GSR-192系列綜合保護裝置

時間： 來源：哈爾濱國瑞電氣有限公司

>> 概述

GSR-192系列綜合保護裝置（以下簡稱裝置）應用于10kv及以下電網的線路、電容器、廠用變、電動機、電壓互感器設備的保護、控制及監控。除以上保護裝置外還有備用電源自投控制裝置。所有裝置可組屏安裝，也可就地安裝在開關柜。

>> 特點

◆ 采用小型全密閉金屬機箱，占用空間少，防護等級達到IP61，更適合于安裝在開關柜上；

◆ 裝置硬件采用32位單片機，漢字液晶顯示，操作簡單方便，運行穩定可靠，現場免維護；

◆ 軟件采用RTOS實時操作系統，C語言模塊化編程，功能完善豐富，軟件升級方便；

◆ 裝置抗干擾能力強，達到國際IEC60255-22及IEC61000-4標準要求的量度繼電器及保護裝置抗干擾水平；

◆ 現場開入量可通過外部開入電源直接接入裝置,不需另加光隔端子；

◆ 操作回路不受跳合閘電流限制，交直流兩用；

◆ 具有通訊功能，接口為RS485，支持MODBUS通信規約；

◆ 適用溫度范圍寬：-25°C～+55°C。

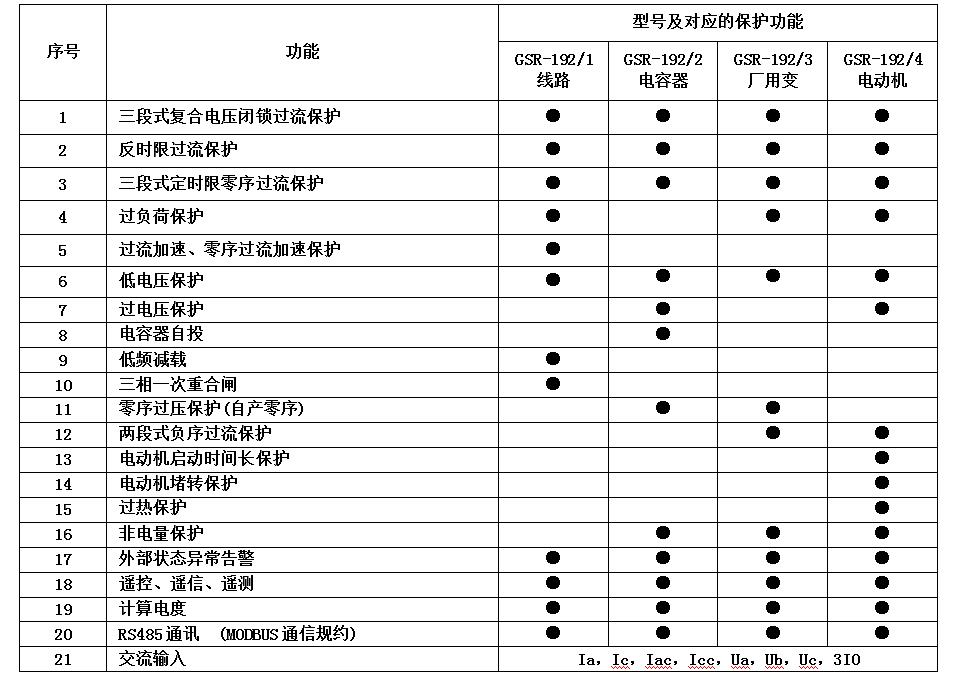

>>線路、電容器、廠用變、電動機保護裝置

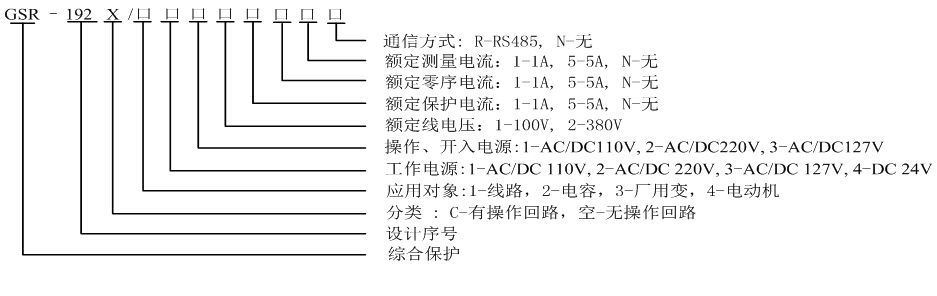

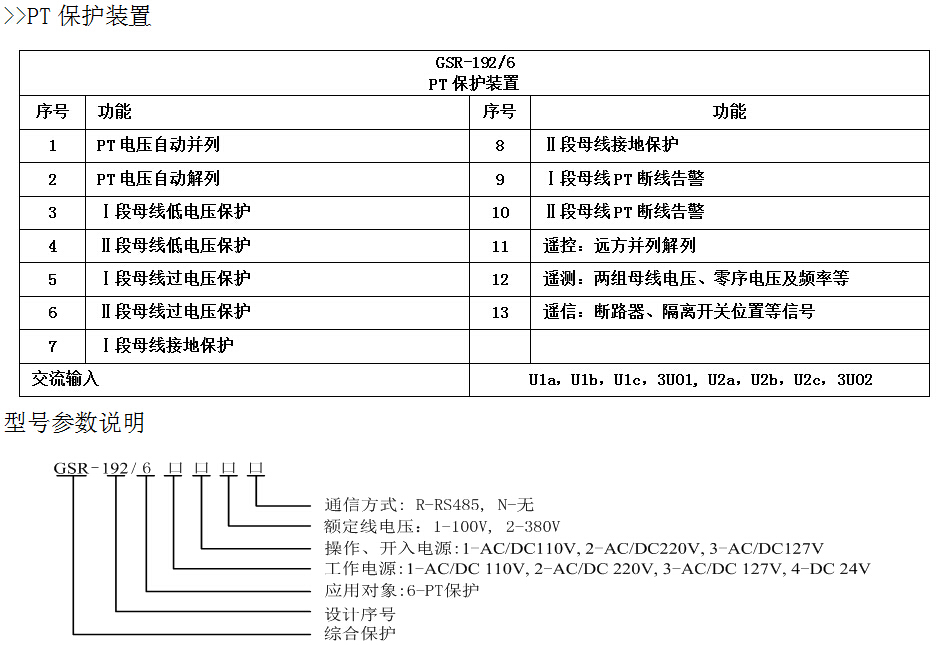

型號參數說明

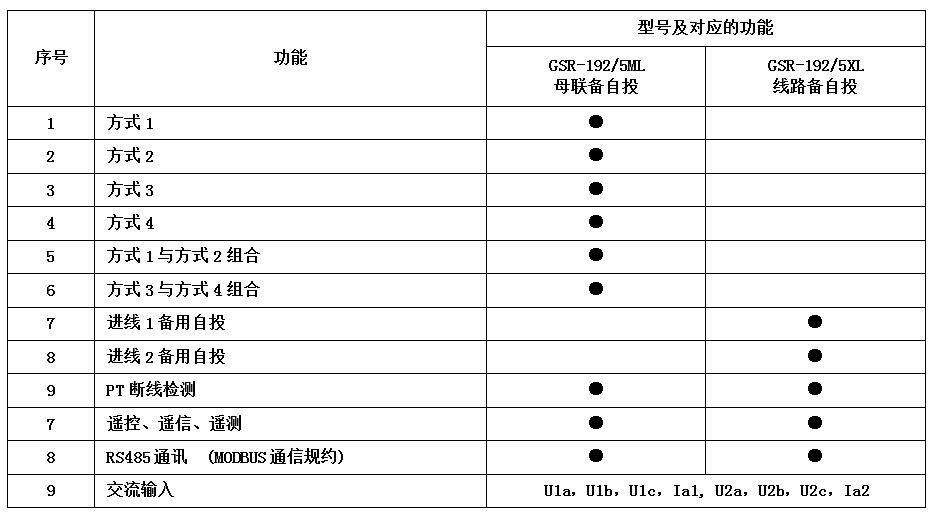

>>備用電源自投裝置

注：

方式1：運行中兩段進線各帶一段母線，3DL在跳位。充電完成后，Ⅰ母無壓、進線一無流，Ⅱ母有壓則經延時后跳 1DL，確認1DL跳開后,經延時合3DL;

方式2：運行中兩段進線各帶一段母線，3DL在跳位。充電完成后，Ⅱ母無壓、進線一無流，Ⅰ母有壓則經延時后跳 1DL，確認1DL跳開后,經延時合3DL;

方式3：運行中兩段進線各帶一段母線，3DL在跳位。充電完成后，1DL跳開，確認1DL跳開后,經延時合3DL;

方式4：運行中兩段進線各帶一段母線，3DL在跳位。充電完成后，2DL跳開，確認2DL跳開后,經延時合3DL;

進線一備用自投: 運行中進線二供電，進線一備用。充電完成后，進線二無壓、無流，進線一有壓，延時跳2DL，2DL 跳開后，經延時合1DL;

進線二備用自投：運行中進線一供電，進線二備用。充電完成后，進線一無壓、無流，進線二有壓，延時跳1DL，1DL 跳開后，經延時合2DL。

>>結構

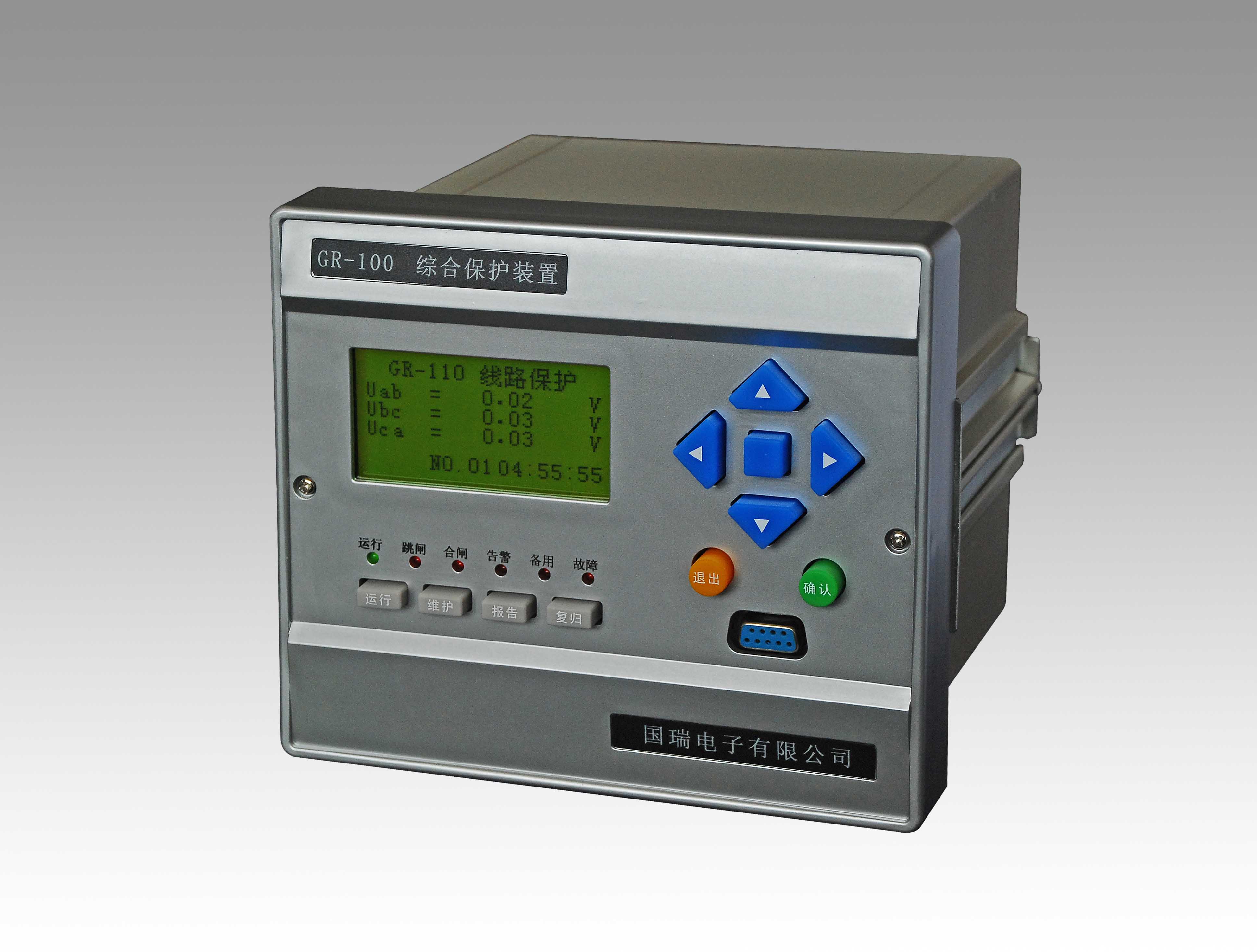

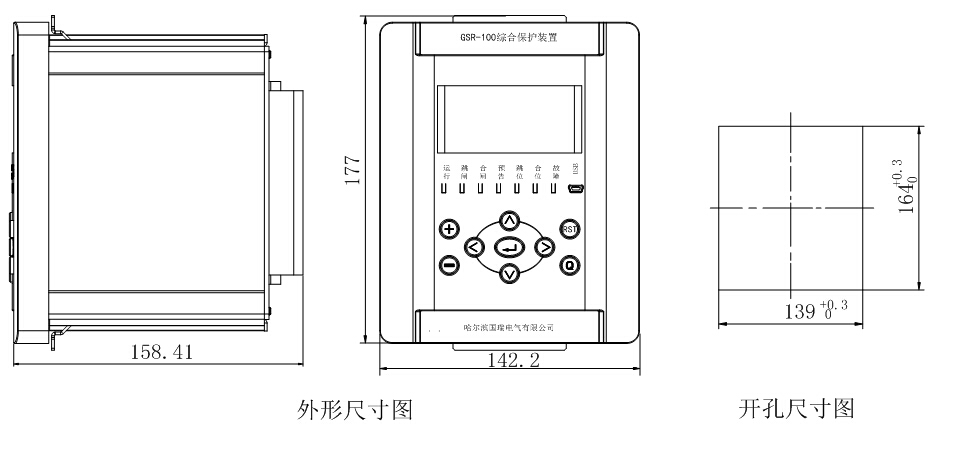

    裝置采用小型全密閉機箱，機箱高度為 4U，寬度為19/3 英寸。機箱外形尺寸及開孔圖尺寸見圖 1。裝置采用背插式結構，整面板形式。前面板上包括大屏幕液晶、信號指示燈、操作按鍵及串行調試接口等。
